工业控制电缆如何防止或减轻电气干扰?

作者: 电缆发表时间:2020-07-27 17:59:24浏览量:123

在工业控制电缆的使用过程中,可能有不少的朋友都曾经遇到过工业控制电缆投入运行后,同一电缆的不同线芯之间,紧邻平行敷设的电缆之间存在电气干扰的问题。特别是当邻近存在高电压、大电流干扰源时,电气干扰更严重,从而影响到工业控制电缆的正常使得。那么您知道工业控制电缆如何防止或减轻电气干扰吗?下面源富联颖小编为您介绍:
文本标签:工业控制电缆

  在工业控制电缆的使用过程中,可能有不少的朋友都曾经遇到过工业控制电缆投入运行后,同一电缆的不同线芯之间,紧邻平行敷设的电缆之间存在电气干扰的问题。特别是当邻近存在高电压、大电流干扰源时,电气干扰更严重,从而影响到工业控制电缆的正常使得。那么您知道工业控制电缆如何防止或减轻电气干扰吗?下面源富联颖小编为您介绍:

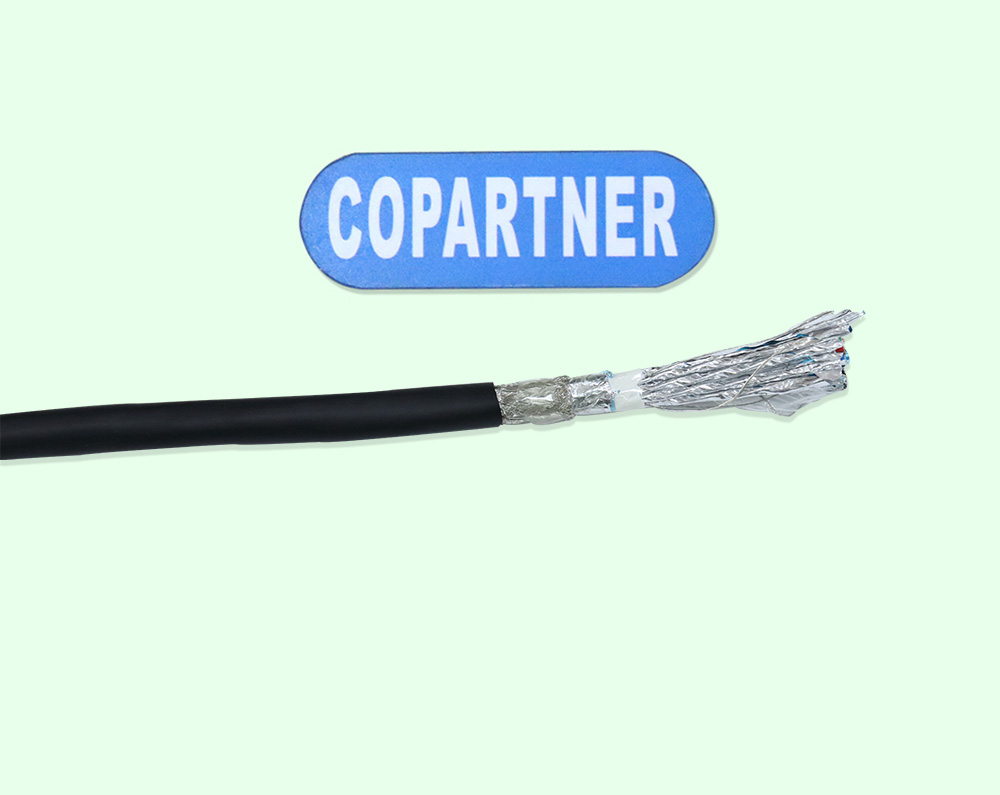

工业控制电缆


  工业控制电缆防止或减轻电气干扰的措施,主要有以下方面:


  1、工业控制电缆的一个备用芯接地


  实践证明,工业控制电缆中一个备用芯接地时,干扰电压的幅值可降低到25%~50%,且实施简便,而对电缆的造价增加甚微。


  2、对电气干扰时会发生严重后果的电路,不合用一根工业控制电缆。其中包括:


  (1)弱电信号控制回路与强电信号控制回路。




  (2)低电平信号与高电平信号的回路。


  (3)交流断路器分相操作的各相弱电控制回路,都不应使用同一根工业控制电缆。但对弱电回路的每一对往返导线如分属于不是同一根的工业控制电缆,在敷设时有可能形成环状布置,在相近电源的电磁线交链下会感生电势,其数值可能对弱电回路低电平的参数干扰影响较大,因此对往返导线仍应合用一根工业控制电缆为宜。


  3、金属屏蔽与屏蔽层接地


  金属屏蔽是减弱和防止电气干扰的重要措施,包括对线芯的总屏蔽、分屏蔽和双层式总屏蔽等。工业控制电缆金属屏蔽型式的选择,应按可能产生的电气干扰影响的强弱,计入综合抑制干扰的措施,以满足降低干扰和过电压的要求。对防干扰效果的要求越高,则相应的投资也越大,当采用钢带铠装、钢丝编织总屏蔽时,电缆的价格约增加10%~20%。


  以上所介绍的内容,就是工业控制电缆防止或减轻电气干扰的三个有效的措施。通过这个措施,就可以有效地防止或减轻电气干扰,从而保证工业控制电缆的正常工作。
